Трехфазные частотно-регулируемые приводы Noker 0,4-1000 кВт Vfd VSD для воздушного компрессора Рекомендуемое изображение

Noker 3-фазный преобразователь частоты 0,4-1000 кВт с переменной частотой Vfd VSD для воздушного компрессора

Краткое описание:

Привод переменного тока серии NK100G представляет собой векторный привод переменного тока, который в основном используется для управления и регулирования скорости и крутящего момента трехфазного асинхронного двигателя переменного тока.

NK100G использует высокопроизводительную технологию векторного управления, низкую скорость и высокий крутящий момент, хорошие динамические характеристики, устойчивость к перегрузкам, богатые и мощные функции и стабильную работу.Его можно использовать для привода текстильного, бумажного производства, волочения проволоки, станков, упаковки, продуктов питания, вентиляторов, водяных насосов и другого различного автоматизированного производственного оборудования.

Отправьте нам электронное письмо

Информация о продукте

Теги продукта

Функции

1. Оптимизация структуры, небольшой размер, хорошее рассеивание тепла, промышленная защита, простой внешний вид;
2. Поддержка V/F, отсутствие векторного управления PG, соответствие требованиям клиентов;
3. Мини-дизайн, экономия места в шкафу;
4. Конфигурация продукта и богатый интерфейс, стандартный встроенный коммуникационный интерфейс 485 с богатыми входными и выходными терминалами для обеспечения внешнего интерфейса клавиатуры;
5. 37кВт (включительно) оснащен встроенным тормозным блоком, 45-110кВт оснащен встроенным тормозным блоком;

6. Интегрирован с богатыми функциями продукта, простым ПЛК, многоскоростным управлением, встроенным ПИД-регулированием, контролем крутящего момента, многоточечной кривой V/F, различными режимами торможения, мгновенным отключением питания без остановки;
7. Широко используется в приложениях малой и средней мощности: таких как пищевое оборудование, оборудование для производства пластмасс, керамическое оборудование, нефтяное оборудование, кабельное оборудование, воздушные компрессоры, станочное оборудование, деревообрабатывающее оборудование, текстильное оборудование, печатное и упаковочное оборудование, химическое оборудование, экологическое оборудование. защитное оборудование, конвейерное оборудование и т. д.;

Спецификация

Элемент	Спецификация
Функции ввода/вывода	Входное напряжение	Однофазное 220 В переменного тока ± 15%, трехфазное 380 В переменного тока ± 15%
	Входная частота	50--60Гц±5%
	Выходное напряжение	0 — номинальное входное напряжение
	Выходная частота	0--500Гц
	Перегрузочная способность	150% 1 мин, 180% 10 с, 200% 1 с
Функции управления	Режим управления	V/F, SVC
	Диапазон скоростей	1:100(В/Ф), 1:200(SVC)
	Точность управления	±0,5%
	Колебания скорости	±0,5%
	Пусковой крутящий момент	0,5 Гц 150 % (В/Ф), 0,25 Гц 150 % (SVC)
Основные функции	Стартовая частота	0,00 --- 10,00 Гц
	Время разгона/замедления	0,1 --- 65000,0 с
	Несущая частота	0,5 кГц --- 16,0 кГц
	Источник частоты	Цифровая настройка, настройка вверх/вниз, настройка аналогового напряжения, настройка аналогового тока, настройка импульса и настройка порта последовательной связи.
	Режим запуска	Пуск по частоте, пуск с прерыванием постоянного тока.
	Режим остановки	Остановка замедлением, свободная остановка, замедление + торможение постоянным током.
	Тормозной блок	Рабочее напряжение: 320-750 В
	Торможение постоянным током	Частота торможения постоянным током: 0–500 Гц; Время ожидания торможения постоянным током: 0–100 с; Ток торможения постоянным током: 0–100,0%; Время торможения постоянным током: 0–100,0 с;
	АВР	При изменении напряжения сети автоматически поддерживается постоянное выходное напряжение.
	Мгновенное снижение частоты	Когда сеть находится под напряжением, мгновенное падение частоты поддерживает напряжение на шине.
Терминальное управление	Цифровой входной терминал	Стандартные 8 входов, один из них используется как высокоскоростной импульсный вход.
	Аналоговый входной терминал	2 аналоговых входа, 0–10 В/0/4–20 мА
	Цифровой выходной терминал	2 многофункциональных коллекторных выхода, один из которых используется как высокоскоростной импульсный выход.
	Аналоговый выходной терминал	2 аналоговых выхода: 0–10 В/0/4–20 мА
	Релейный выход	2 релейных выхода
Коммуникация	RS485	Предлагает порт RS485, поддерживает связь Modbus-RTU
Защита	Обнаружение короткого замыкания двигателя при включении, защита от потери входной/выходной фазы, защита от перегрузки по току при ускорении, защита от перегрузки по току при торможении, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки и т. д.
Панель	Светодиодный дисплей	Светодиодная панель управления
Среда	Место установки	В помещении, защищенном от прямых солнечных лучей, пыли, агрессивных и горючих газов, масляного дыма, паров, капель и соли.
	Высота	0--2000 м, выше 1000 м, необходимо уменьшить мощность.
	Температура окружающей среды	от -10℃ до +40℃ (снижение номинальных значений при температуре окружающей среды от 40 ℃ до 50 ℃)
	Влажность	Менее 95 % относительной влажности, без конденсации
	Вибрация	Менее 5,9 м/с2 (0,6 г)
	Температура хранения	от -20℃ до +60℃

Модель

Модель	Номинальная мощность (кВт)	Входной ток (А)	Выходной ток (А)	Применимая мощность двигателя (кВт)
Однофазный 220 В 50/60 Гц
НК100Г-2С-0,7ГБ	0,75	8.2	4,5	0,75
НК100Г-2С-1,5ГБ	1,5	14,0	7.0	1,5
НК100Г-2С-2,2ГБ	2.2	23,0	9,6	2.2
Трехфазный 380 В 50/60 Гц
НК100Г-4Т-0,7ГБ	0,75	3.4	2,5	0,75
НК100Г-4Т-1,5ГБ	1,5	5.0	3.7	1,5
НК100Г-4Т-2,2ГБ	2.2	5,8	5.3	2.2
НК100Г-4Т-4.0ГБ	4.0	12,0	9,5	4.0
НК100Г-4Т-5,5ГБ	5,5	18,5	14	5,5
НК100Г-4Т-7,5ГБ	7,5	22,5	18,5	7,5
НК100Г-4Т-11Г-Б	11	30,0	25,0	11
НК100Г-4Т-15Г-Б	15	39,0	32,0	15
НК100Г-4Т-18,5ГБ	18,5	45,0	38,0	18,5
НК100Г-4Т-22Г-Б	22	54,0	45,0	22
НК100Г-4Т-30Г-Б	30	68,0	60,0	30
НК100Г-4Т-37Г	37	84,0	75,0	37
НК100Г-4Т-45Г	45	98,0	92,0	45
НК100Г-4Т-55Г	55	123,0	115,0	55
НК100Г-4Т-75Г	75	157,0	150,0	75
НК100Г-4Т-90Г	90	188,0	180,0	90
НК100Г-4Т-110Г	110	221,0	215,0	110
НК100Г-4Т-132Г	132	267,0	260,0	132
НК100Г-4Т-160Г	160	309,0	305,0	160
НК100Г-4Т-185Г	185	344,0	340,0	185
НК100Г-4Т-200Г	200	384,0	380,0	200
НК100Г-4Т-220Г	220	429,0	425,0	220
НК100Г-4Т-250Г	250	484,0	480,0	250
НК100Г-4Т-280Г	280	539,0	530,0	280
НК100Г-4Т-315Г	315	612,0	600,0	315
НК100Г-4Т-355Г	355	665,0	650,0	355
НК100Г-4Т-450Г	450	805	795	450
НК100Г-4Т-500Г	500	890	860	500
НК100Г-4Т-560Г	560	1045	1015	560
НК100Г-4Т-630Г	630	1224	1200	630
НК100Г-4Т-710Г	710	1240	1300	710
НК100Г-4Т-800Г	800	1390	1440	800
НК100Г-4Т-900Г	900	1560 г.	1620 г.	900
НК100Г-4Т-1000Г	1000	1635 г.	1800 г.	1000

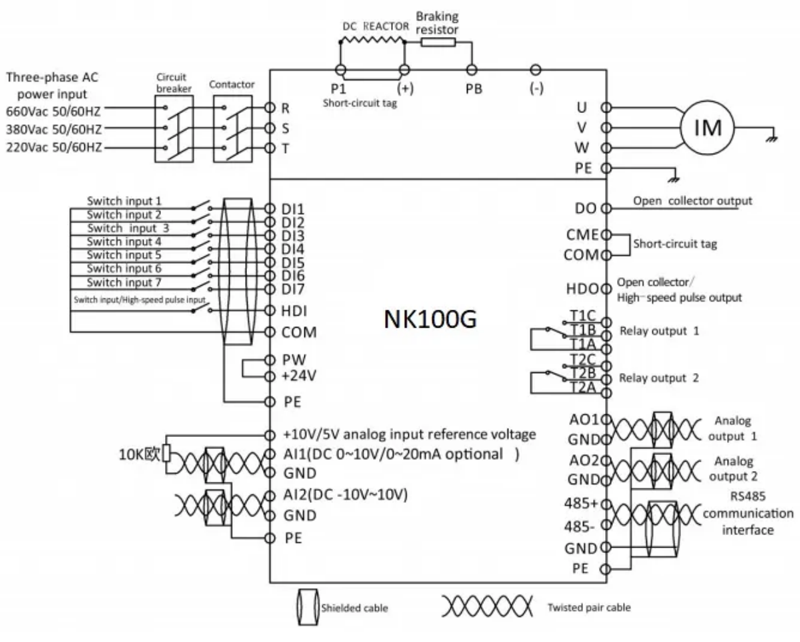

Схема подключения клемм

Приложение

Частотно-регулируемый привод имеет очевидный эффект энергосбережения при использовании вентилятора и водяного насоса.После регулирования нагрузки вентилятора и насоса с помощью преобразования частоты уровень экономии энергии составляет от 20% до 60%, поскольку фактическое энергопотребление нагрузки вентилятора и насоса в основном пропорционально третьему квадрату скорости.Когда средний расход, требуемый пользователем, невелик, вентилятор и насос используют частотное управление для снижения скорости, и эффект энергосбережения очень очевиден.Однако в традиционных вентиляторах и насосах для регулирования расхода используются перегородки и клапаны, скорость двигателя практически не меняется, а потребляемая мощность меняется незначительно.По статистике, потребление электроэнергии вентиляторами и насосными двигателями составляет 31% национального потребления электроэнергии и 50% промышленного потребления электроэнергии.
Конечно, в случае кранов, ремней и других потребностей в скорости преобразователь частоты также широко используется.
